产品系列： IMM25系列

产品：高清成像透镜组

使用IMM25系列透镜组来搭建、制作LED高清Logo投影灯、图案投影灯、切光灯等照明器具。

光学成像系统由二、三或者四个胶合透镜组成。

不同的组合能够实现不同的角度，最小8°，最大42°。

目前提供了定焦、变焦等多款角度范围可选，全系支持线性变焦。

选型示例：

IMM25-Z0922，Z表示变焦，变焦角度范围是9~22°，

IMM25-F24，F表示定焦，角度是24°。请根据需要选择合适的变焦范围。

基本参数：

• 光阑尺寸（图案内容）≤ Φ25mm

• LED光源：高集成LED灯珠或COB，发光面≤Φ11mm或11mm*11mm，发光面越小成像品质越好，如果是用于Logo等图案的投影，建议使用Φ7mm或7mm*7mm以内发光面的光源。

• 用于聚光的透镜组：IMMDX3033、IMMDX3035 、IMMDX253535和IMMDX303535，四选一，如果是COB光源可优先选择IMMDX3033聚光。

• 镀膜：透镜都镀膜，多层增透膜

• 其他特点：消色差、高精度胶合、分辨率最高可分辨2um像素单元、光斑清晰锐利、无蓝边黄边。

（相机实拍：）

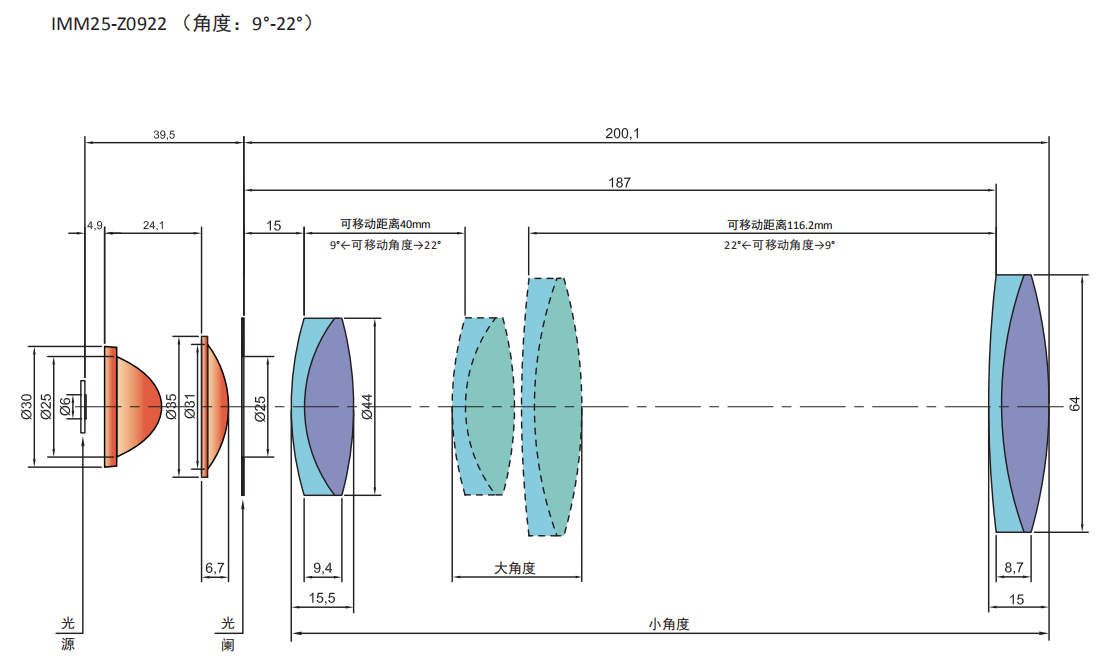

IMM25-Z0922，Z表示变焦，变焦范围是9°到22°。光阑右侧为成像光路，光阑左侧为聚光光路，如下图所示。对于变焦成像光路，透镜远离为小角度，透镜相互靠近为大角度。

图1：IMM25-Z0922成像光路图

图2：IMM25-Z0922投射光斑图

此处不包含聚光透镜，如需购买请点击以下链接：

IMMDX3033

IMMDX303535

IMMDX3035‍

IMMDX253535‍ ‍

‍

点此下载：IMM25产品资料和规格书
