IMM60系列高清成像透镜组
价格:
623.00~938.00
评论:0
收藏:0
可选角度:
购买数量:
库存量:98
产品详情
销售记录(1)
注意事项: 防光学表面刮花、损伤及污染 类型: 高清成像


IMM60高清成像光学透镜组直径有Φ100mm和Φ140mm两种,透镜组的不同组合可得到定焦、变焦等多个角度范围,支持线性变焦。
适配光阑:φ60mm
应用范围:基于LED的大功率成像灯、图案灯、切割灯、投影灯、追光灯等。




IMM60-F19,F表示定焦,角度为19°。

IMM60-Z1940,Z表示变焦,变焦范围是19°~40°,请根据需求选择合适的角度。

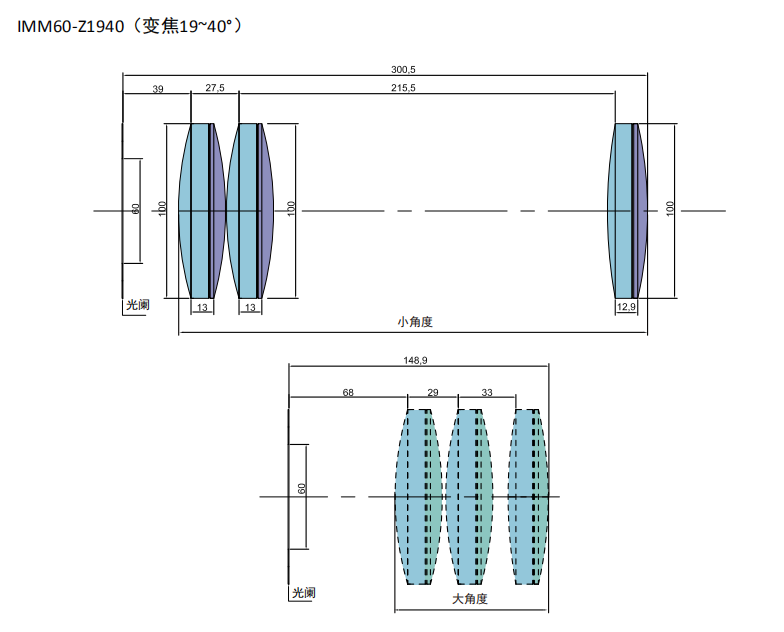

图1:IMM60-Z1940成像部分光路图

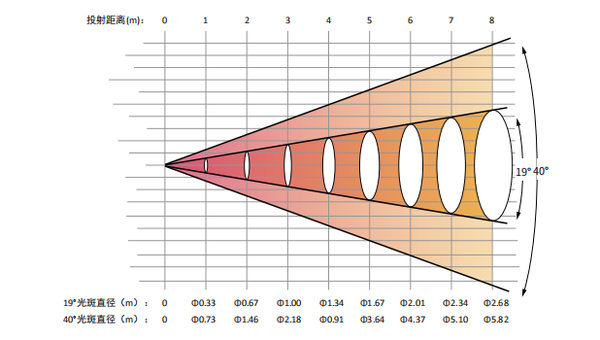

图2:IMM60-z1940光斑图



图3:采用COB作为光源的聚光部分光路图


在使用时建议选择发光面较小的LED,如发光面≤φ22mm的COB。所配套的聚光为两个平凸透镜,如上图3所示。点击下面链接购买聚光透镜。

聚光透镜72

聚光透镜66
